Консольные насосыКонсольные насосы являются самым распространенным типом насосов в мире. Оказывается, приблизительно 60-70% от общего количества производимых в мире насосов являются консольными. Такая популярность консольных насосов обусловлена простотой и надежностью его конструкции. Важно учитывать, что консольные насосы не предназначены для перекачки горючих жидкостей, а их эксплуатация на пожаро- или взрывоопасном производстве категорически запрещается. |
Конструкция консольных насосов
Сердцем консольного насоса является, конечно, рабочее центробежное колесо.
Рабочее колесо консольного насоса – это барабан, который состоит из дисков и перегородок. Вращение барабана-колеса достигается посредством вала, барабан располагается непосредственно на валу. И вал, и барабан находятся внутри корпуса насоса. Расположение рабочего колеса относительно вала – консольное, именно благодаря этому консольные насосы получили свое название.

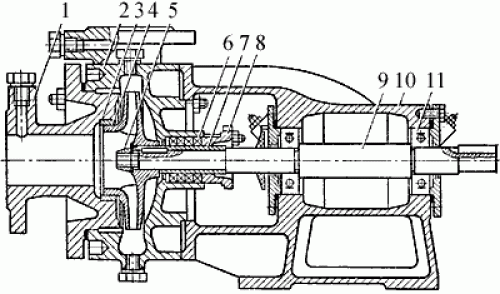

1. Крышка. 2 Корпус. 3.Сменные уплотнительные кольца. 4. Рабочее колесо. 5. Гайка. 6. Сальниковая набивка.

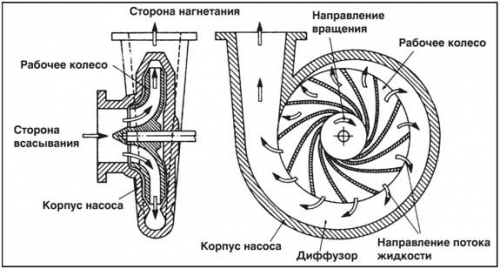

Также в полости, где расположено рабочее колесо, есть два отверстия – на окружности корпуса и в центре, рядом с осью вала. Одно из них служит для подвода воды к рабочему колесу, второе, соответственно, для отвода жидкости. Благодаря движению рабочего колеса в насосе возникает центростремительное ускорение в жидкости, а, следовательно, повышенное давление в ней. Кстати, именно поэтому один из видов консольных насосов получил название «центробежный консольный насос».
Разумеется, консольные насосы комплектуются также электродвигателем.
Для изготовления рабочего колеса обычно используется серый чугун или различные виды конструкционной или легированной стали. Сам корпус консольного насоса может быть выполнен как из чугуна, так и из алюминия или нержавеющей стали.
Насосы также различают в зависимости от типа уплотнения. Оно может быть сальниковым, для работы с жидкостями температуров до 85 градусов, или торцевым – для перекачивания более горячих жидкостей.
Принцип действия консольных насосов
Как уже упоминалось ранее, консольные насосы приобрели такую популярность именно благодаря своей надежной конструкции и несложному принципу работы.
Вращение рабочего колеса приводит к давлению и перекачиванию воды, которая поступает в одно отверстие и отводится через другое. Конечно, чем выше количество оборотов рабочего колеса, тем быстрее вода перекачивается – однако необходимо учесть, что слишком высокая скорость колеса приводит, наоборот, к понижению давления всасывающего отверстия. А это, в свою очередь, приводит к кавитации, которая образуется в процессе парообразования с дальнейшей конденсацией воздуха в рабочей жидкости.
Классификация консольных насосов
К группе консольных насосов обычно относят следующие классы:
- Консольные насосы К – основная и самая многочисленная группа консольных насосов. Консольные насосы К обычно производятся в горизонтальном исполнении с опорой на корпус насосного агрегата.
- Консольные насосы КМ – в данном случае «КМ» можно расшифровать как «консольные моноблочные». Их основное отличие от насосов К заключается в том, что рабочее колесо располагается не на отдельном валу, а на валу асинхронного электродвигателя.
- Консольные насосы КМП – консольные моноблочные повысительные насосы. Они почти не отличаются от насосов серии КМ, однако предназначены специально для работы в жилых зданиях.
- Консольные насосы КМЛ – консольные центробежные линейные насосы, отличаются вертикальной осью рабочего колеса и линейным расположением отверстий в корпусе.
