Электродвигатели типа Аод 560 габарита
Двигатели асинхронные с короткозамкнутым ротором типа АОД 560 габарита предназначены для привода механизмов с тяжелыми условиями пуска (дымососов, вентиляторов и других механизмов с аналогичными характеристиками).
Двигатели рассчитаны для работы в продолжительном режиме S1 от сети переменного тока частотой 50Гц или 60Гц.
Двигатели соответствуют стандартам Международной Электротехнической Комиссии (МЭК).
Двигатели изготавливаются на напряжение 6000В и 10000В.
Двигатели выполняются на подшипниках качения, с одним концом вала. Выводные концы выведены в коробку выводов. Коробка выводов снабжена предохранительной мембраной и соответствует современным требованиям по стойкости к токам короткого замыкания.
Степень защиты двигателей серии АОД — IP54.
Охлаждение двигателей в режиме самовентиляции.
Структура условного обозначения:
АОД-ХХХХ-ХХУ1 АОД — асинхронный обдуваемый двигатель; ХХХХ — мощность, кВт XX — число полюсов; У1 — вид климатического исполнения по ГОСТ 15150.
По заказу на базе вышеуказанных двигателей на напряжение 10 000 В могут быть изготовлены двигатели на другие мощности, частоты вращения, климатические исполнения (напр. — тропическое).
Технические характеристики двигателей на 6 000 В приведены в таблице 8.
Габаритные и присоединительные размеры в таблице 9.
Технические характеристики двигателей на 10 000 В приведены в таблице 10.
Габаритные и присоединительные размеры в таблице 11.
Таблица 8 6 000В
| Тип двигателя | Мощность, кВт | частота вращения, об/мин | KПД, % | cos? | Ммакс/Mном | Mпуск/Mном | Iпуск/ Iном |
|---|---|---|---|---|---|---|---|
|
АОД-1000-4У1
|
1000
|
1500
|
95 .3
|
0 .89
|
2 .3
|
0 .8
|
6 .0
|
|
АОД-1250-4У1
|
1250
|
95 .6
|
0 .89
|
2 .4
|
1 .0
|
6 .5
|
|
|
АОД-1600-4У1
|
1600
|
95 .8
|
0 .89
|
2 .4
|
1 .0
|
6 .5
|
|
|
АОД-2000-4У1
|
2000
|
96 .0
|
0 .90
|
2 .5
|
1 .1
|
7 .0
|
|
|
АОД-800-6У1
|
800
|
1000
|
95 .1
|
0 .85
|
2 .2
|
0 .9
|
5 .5
|
|
АОД-1000-6У1
|
1000
|
95 .5
|
0 .85
|
2 .3
|
1 .1
|
6 .5
|
|
|
АОД-1250-6У1
|
1250
|
95 .8
|
0 .86
|
2 .2
|
1 .1
|
6 .0
|
|
|
АОД-1600-6У1
|
1600
|
96 .0
|
0 .86
|
2 .2
|
1 .1
|
6 .0
|
|
|
АОД-630-8У1
|
630
|
750
|
94 .8
|
0 .79
|
2 .3
|
1 .3
|
6 .0
|
|
АОД-800-8У1
|
800
|
95 .0
|
0 .80
|
2 .3
|
1 .3
|
6 .0
|
|
|
АОД-1000-8У1
|
1000
|
95 .3
|
0 .80
|
2 .3
|
1 .3
|
6 .0
|
|
|
АОД-400-10У1
|
400
|
600
|
93 .8
|
0 .78
|
2 .2
|
1 .2
|
6 .0
|
|
АОД-500-10У1
|
500
|
94 .2
|
0 .78
|
2 .2
|
1 .2
|
6 .0
|
|
|
АОД-630-10У1
|
630
|
94 .7
|
0 .79
|
2 .2
|
1 .2
|
6 .0
|
|
|
АОД-800-10У1
|
800
|
94 .9
|
0 .80
|
2 .2
|
1 .2
|
6 .0
|
|
|
АОД-315-12У1
|
315
|
500
|
93 .3
|
0 .74
|
2 .1
|
1 .2
|
5 .0
|
|
АОД-400-12У1
|
400
|
93 .7
|
0 .75
|
2 .1
|
1 .2
|
5 .0
|
|
|
АОД-500-12У1
|
500
|
94 .1
|
0 .75
|
2 .1
|
1 .2
|
5 .0
|
|
|
АОД-630-12У1
|
630
|
94 .5
|
0 .75
|
2 .0
|
1 .1
|
4 .9
|
A-А 1880

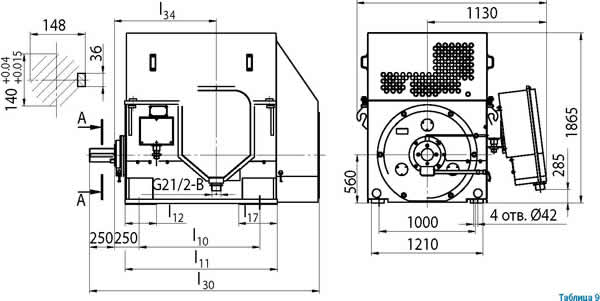

Таблица 9 6 000В
| Тип двигателя | Размеры, мм | Масса, кг | |||||
|---|---|---|---|---|---|---|---|
| l10 | l11 | l12 | l17 | l30 | l34 | ||
|
АОД-1000-4У1
|
1000
|
1420
|
345
|
435
|
2185
|
1030
|
4910
|
|
АОД-1250-4У1
|
5180
|
||||||
|
АОД-1600-4У1
|
1250
|
1560
|
2325
|
1170
|
5790
|
||
|
АОД-2000-4У1
|
1630
|
2395
|
1290
|
6430
|
|||
|
АОД-800-6У1
|
1000
|
1260
|
2025
|
920
|
4480
|
||
|
АОД-1000-6У1
|
1420
|
2185
|
1030
|
5060
|
|||
|
АОД-1250-6У1
|
1250
|
1560
|
2325
|
1170
|
5630
|
||
|
АОД-1600-6У1
|
1670
|
2435
|
1310
|
6540
|
|||
|
АОД-630-8У1
|
1000
|
1260
|
265
|
355
|
2025
|
950
|
4810
|
|
АОД-800-8У1
|
1250
|
1560
|
345
|
435
|
2325
|
1170
|
5540
|
|
АОД-1000-8У1
|
1620
|
290
|
355
|
2385
|
1300
|
6480
|
|
|
АОД-400-10У1
|
1000
|
1260
|
345
|
435
|
2025
|
920
|
4250
|
|
АОД-500-10У1
|
265
|
355
|
950
|
4620
|
|||
|
АОД-630-10У1
|
1250
|
1560
|
345
|
435
|
2325
|
1170
|
5380
|
|
АОД-800-10У1
|
265
|
355
|
1250
|
5930
|
|||
|
АОД-315-12У1
|
1000
|
1260
|
345
|
435
|
2025
|
920
|
4240
|
|
АОД-400-12У1
|
265
|
355
|
950
|
4600
|
|||
|
АОД-500-12У1
|
1250
|
1560
|
345
|
435
|
2325
|
1170
|
5340
|
|
АОД-630-12У1
|
265
|
355
|
1025
|
5990
|
|||
Данные в таблице 9 могут быть уточнены при выполнении конкретных заказов.
Таблица 10 10 000В
| Тип двигателя | Мощность, кВт | частота враще ния, об/мин | KПД, % | cos ? | Mмакс/Мном | Мпуск/Мном | Iпуск/ Iном |
|---|---|---|---|---|---|---|---|
| АОД-1000-10-4У1 | 1000 | 1500 | 95 .0 | 0 .88 | 2 .2 | 1 .0 | 6 .5 |
| АОД-1250-10-4У1 | 1250 | 95 .3 | 0 .88 | 2 .3 | 1 .0 | ||
| АОД-1600-10-4У1 | 1600 | 95 .6 | 0 .89 | 2 .3 | 1 .0 | ||
| АОД-800-10-6У1 | 800 | 1000 | 94 .9 | 0 .82 | 2 .1 | 1 .0 | 6 .0 |
| АОД-1000-10-6У1 | 1000 | 95 .2 | 0 .85 | 2 .2 | 1 .0 | ||
| АОД-1250-10-6У1 | 1250 | 95 .5 | 0 .86 | 2 .2 | 1 .0 | ||
| АОД-630-10-8У1 | 630 | 750 | 94 .5 | 0 .80 | 2 .1 | 1 .3 | 6 .0 |
| АОД-800-10-8У1 | 800 | 94 .7 | 0 .80 | 2 .1 | 1 .4 | ||
| АОД-1000-10-8У1 | 1000 | 95 .0 | 0 .81 | 2 .1 | 1 .4 |
Таблица 11 10 000В
| Тип двигателя | Размеры, мм | Масса, кг | |||||
|---|---|---|---|---|---|---|---|
| l10 | l11 | l12 | l17 | l30 | l34 | ||
| АОД-1000-10-4У1 | 1000 | 1420 | 345 | 435 | 2185 | 1030 | 5100 |
| АОД-1250-10-4У1 | 1250 | 1560 | 2325 | 1170 | 5500 | ||
| АОД-1600-10-4У1 | 265 | 355 | 6000 | ||||
| АОД-800-10-6У1 | 1000 | 1420 | 345 | 435 | 2185 | 1030 | 4620 |
| АОД-1000-10-6У1 | 1250 | 1650 | 2325 | 1170 | 5300 | ||
| АОД-1250-10-6У1 | 1250 | 1670 | 345 | 435 | 2435 | 1310 | 6540 |
| АОД-630-10-8У1 | 1000 | 1420 | 345 | 435 | 2185 | 1030 | 4850 |
| АОД-800-10-8У1 | 1000 | 1560 | 345 | 435 | 2325 | 1250 | 5700 |
| АОД-1000-10-8У1 | 1250 | 1620 | 290 | 355 | 2385 | 1300 | 6480 |
