Электродвигатели типа Ад
Электродвигатели с короткозамкнутым ротором предназначены для привода механизмов, не требующих регулирования частоты вращения, и рассчитаны для работы в продолжительном режиме S1 от сети переменного тока частотой 50 Гц.
Двигатели изготавливаются на напряжение 6000 В.
Двигатели выполняются на подшипниках качения с одним концом вала. Выводные концы выведены в коробку выводов. Коробка выводов снабжена предохранительной мембраной и соответствует современным требованиям по стойкости к токам короткого замыкания.
Степень защиты двигателей — IP23; охлаждение двигателей в режиме самовентиляции. Изоляция обмоток термоактивная типа «Монолит2».
Структура условного обозначения АД-ХХХХ-ХХ-У3
АД — асинхронный двигатель;
ХХХХ — мощность, кВт;
ХХ — число полюсов;
У3 — климатическое исполнение и категория размещения.
Технические характеристики приведены в таблице 32,

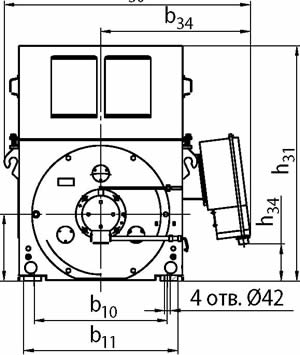

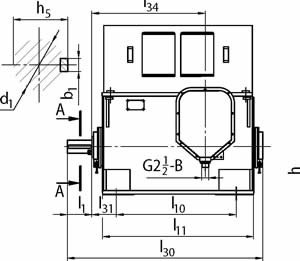

габаритные и присоединительные размеры — в таблице 33.
Таблица 32
| Тип двигателя | Мощность, кВт | частота вращения, об/мин | KПД, % | cos? | Mмакс/M | Mпуск/Mном | Iпуск/Iном |
|---|---|---|---|---|---|---|---|
| АД-1250-8У3 | 1250 | 750 | 95,5 | 0,82 | 2,0 | 1,1 | 5,5 |
| АД-800-12У3 | 800 | 500 | 94,0 | 0,78 | 2,0 | 1,1 | 5,0 |
  |
Таблица 33
| Тип двигателя | Размеры, мм | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b1 | b10 | b11 | b30 | b31 | d1 | l1 | l10 | l11 | l30 | l31 | l34 | ||
| АД-1250-8У3 | 36 | 1000 | 1210 | 1880 | 1130 | 150 | 250 | 1250 | 1520 | 2205 | 250 | 1300 | |
| АД-800-12У3 | 36 | 1000 | 1210 | 1880 | 1130 | 190 | 350 | 1250 | 1560 | 2220 | 280 | 1250 | |
|
Тип двигателя |
Размеры, мм |
Масса, кг |
|||||||||||
| h | h5 | h31 | h34 | ||||||||||
| АД-1250-8У3 | 560 | 158 | 1865 | 275 | 6480 | ||||||||
| АД-800-12У3 | 560 | 200 | 1820 | 275 | 5770 | ||||||||
