Дифференциальные манометры

Дифференциальные манометры

Дифференциальный манометр, называемый еще дифманометром – прибор, разработанный для определения перепадов давлений. Дифманометр востребован для измерения уровней жидких сред в резервуарах, находящихся под давлением, расходов жидкостей, пара либо газов с помощью такого рабочего элемента, как диафрагма методом определения перепада давления на сужающемся участке устройства. Этот прибор также можно назвать датчиком разности давлений.

Манометры дифференциального типа бывают:

• жидкостные, в которых измерение осуществляется, исходя из высоты жидкостного столба - поплавковые, трубные, колокольные, кольцевые;
• механические, в которых измерение производится с учетом упругой деформации чувствительного элемента – мембраные, сильфонные;
• цифровые, позволяющие определить и разность давлений газа в воздуховодах, и скорость воздушного потока, и его температуру с влажностью посредством пневмометрических трубок.

Этот тип приборов востребован для постоянной проверки работоспособности вентиляции производственных помещений, мониторинга окружающей среды, проведения аэродинамических исследований, экологического анализа выбросов у разного рода производств.

Мембраны дифманометров бывают упругие и эластичные. Первый вид представляет собой гибкую плоскую круглой формы либо гофрированную пластину - мембрану, обладающую способностью прогибаться благодаря воздействию давления. Статические свойства плоских мембран изменяются нелинейно с ростом давления, поэтому в этом случае в качестве рабочей зоны используется незначительная часть возможного хода. Гофры повышают жесткость мембраны. Гофромембраны применимы при больших прогибах, в сравнении с плоскими, ввиду значительно меньшей нелинейности. Мембраны изготавливают из стали разных марок, бронзы, латуни и т. п. Эластичные (другое название - вялые) мембраны изготавливают в виде одногофровых дисков из резины на основе ткани. Вялыми мембранами оснащаются манометры для измерения разрежений и малых избыточных давлений.

Дифференциальные манометры бренда Ecocontrol

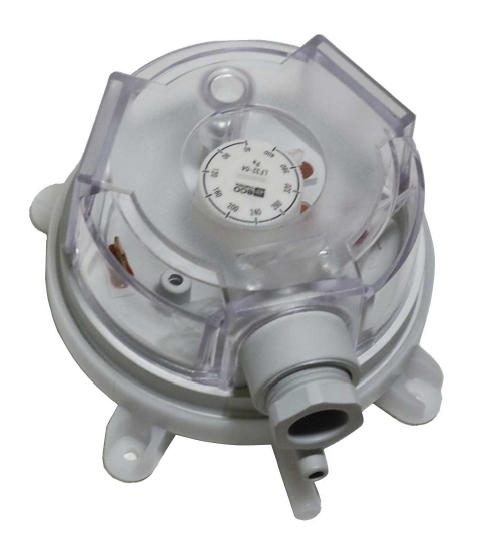

В автоматических комплексах вентиляционных систем часто применяют мембранные дифманометры механического типа – прессостаты. В них благодаря пружинной мембране при понижении либо превышении заданной уставки перепада давлений происходит посредством механического блока соответствующее переключение электроконтактов. Корпус прессостатов Ecocontrol изготавливают из полимерных материалов, его крышка делается, как правило, прозрачной для осуществления визуального контроля уставки разницы давления.

Функции прибора для определения перепада давлений:

• контроль уровня загрязнения фильтра путем определения величины перепада давлений воздуха перед фильтром и после;
• контроль правильности функционирования вентиляторной батареи с наличием клиноременной передачей - сигнальное оповещение об отсутствии воздушного напора на вентиляторе путем замеров давлений на стороне всасывания воздуха и на выходе из вентилятора;
• контроль воздушного протока для вентиляторной батареи с прямым приводом при комплектации агрегата электрическим нагревателем.

Принцип функционирования прессостатов бренда Ecocontrol

Принцип функционирования прессостата перепада давления воздуха базируется на измерении величины давления перед контролируемым оборудованием и за ним. Датчик остается в состоянии покоя, если давления равны. Если появляется хотя бы малый перепад давления, прессостат оперативно реагирует, подавая сигнал на сигнальную лампу либо контроллер управления.

Интернет-магазин Ventilator предлагает покупателю широкий выбор автоматической аппаратуры. Вашему вниманию на сайте магазина в каталоге продукции представлена линия надежных дифференциальных манометров бренда Ecocontrol, яркими представителями которых являются марки: Ecocontrol LF32-02, Ecocontrol LF32-05, Ecocontrol SA 1000, Ecocontrol SA 500 и многие другие. Специалисты магазина на связи с клиентом ежеминутно. Связавшись с ними, заказчик непременно получит профессиональную консультацию, ему помогут подобрать подходящий прессостат с учетом конкретных технологических требований по разумной цене. Здесь клиента познакомят и с порядком оплаты, и с порядком отгрузки приобретенного товара.
