Позначення типів електромеханічних приводів:
DV7 - електромеханічний привід з поворотною пружиною 230 V, допоміжні вимикачі для індикації закритої і відкритої заслонки;
DV7-T - електромеханічний привід з поворотною пружиною 230 V, терморазмикающий пристрій, допоміжні вимикачі для індикації закритої і відкритої заслонки;
DV9 - електромеханічний привід з поворотною пружиною 24 V, допоміжні вимикачі для індикації закритої і відкритої заслонки;
DV9-T - електромеханічний привід з поворотною пружиною 24 V, терморазмикающий пристрій, допоміжні вимикачі для індикації закритої і відкритої заслонки;
DV9-ST - електромеханічний привід з поворотною пружиною 24 V, допоміжні вимикачі для індикації закритої і відкритої заслонки, комунікаційний блок Belimo BKN230-24;
DV9-T-ST - електромеханічний привід з поворотною пружиною 24 V, терморазмикающий пристрій, допоміжні вимикачі для індикації закритої і відкритої заслонки, комунікаційний блок Belimo BKN230-25;
DV9-W - електромеханічний привід з поворотною пружиною 24 V, допоміжні вимикачі для індикації закритої і відкритої заслінки, кабелі для комунікаційного блока Belimo BKN230-24;
DV9-T-W - електромеханічний привід з поворотною пружиною 24 V, терморазмикающий пристрій, допоміжні вимикачі для індикації закритої і відкритої заслонки, кабелі для комунікаційного блока Belimo BKN230-24.

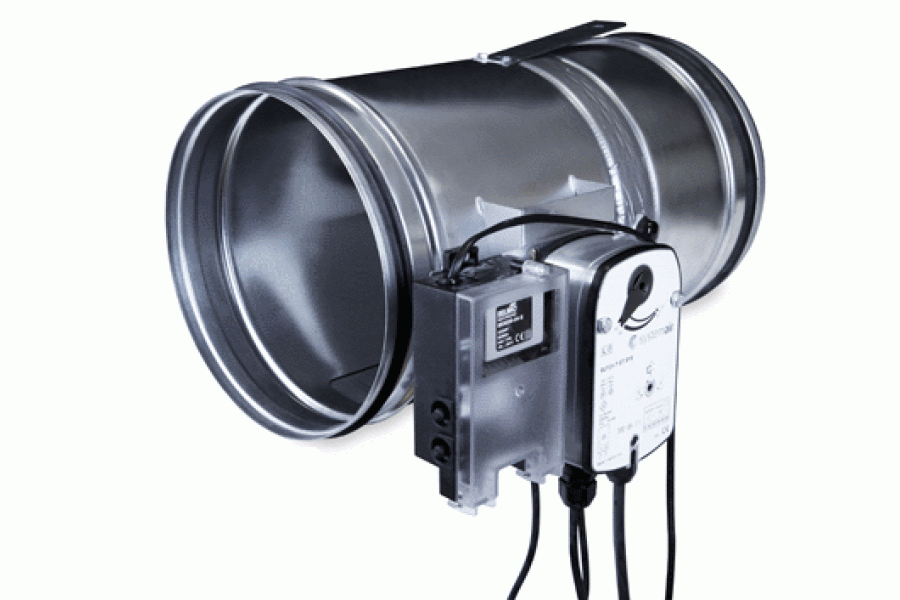

Systemair PK-I-R-EI90S-280-DV9-T
Протипожежний клапан
Умовні позначення
Позначення типів електромеханічних приводів:
DV7 - електромеханічний привід з поворотною пружиною 230 V, допоміжні вимикачі для індикації закритої і відкритої заслонки;
DV7-T - електромеханічний привід з поворотною пружиною 230 V, терморазмикающий пристрій, допоміжні вимикачі для індикації закритої і відкритої заслонки;
DV9 - електромеханічний привід з поворотною пружиною 24 V, допоміжні вимикачі для індикації закритої і відкритої заслонки;
DV9-T - електромеханічний привід з поворотною пружиною 24 V, терморазмикающий пристрій, допоміжні вимикачі для індикації закритої і відкритої заслонки;
DV9-ST - електромеханічний привід з поворотною пружиною 24 V, допоміжні вимикачі для індикації закритої і відкритої заслонки, комунікаційний блок Belimo BKN230-24;
DV9-T-ST - електромеханічний привід з поворотною пружиною 24 V, терморазмикающий пристрій, допоміжні вимикачі для індикації закритої і відкритої заслонки, комунікаційний блок Belimo BKN230-25;
DV9-W - електромеханічний привід з поворотною пружиною 24 V, допоміжні вимикачі для індикації закритої і відкритої заслінки, кабелі для комунікаційного блока Belimo BKN230-24;
DV9-T-W - електромеханічний привід з поворотною пружиною 24 V, терморазмикающий пристрій, допоміжні вимикачі для індикації закритої і відкритої заслонки, кабелі для комунікаційного блока Belimo BKN230-24.
Технічні характеристики Systemair PK-I-R-EI90S-280-DV9-T
Параметр |
Величина |
Модель: |
Systemair PK-I-R-EI90S-280-DV9-T |
Типорозмір, мм: |
280 |
Матеріал корпусу: |
Оцинкована сталь |
Маса, кг: |
8,4 |
Аеродинамічні характеристики Systemair PK-I-R-EI90S-280-DV9-T
Гідравлічні характеристики Systemair PK-I-R-EI90S-280-DV9-T
Розміри Systemair PK-I-R-EI90S-280-DV9-T
Модель |
Габаритні розміри, мм |
D, мм |
L, мм |
L1, мм |
L2, мм |
Systemair PK-I-R-EI90S-280-DV9-T |
280 |
450 |
|
|
1. Заслонка
2. Кожух
3. Ручний возврат
4. Електромагнітний привід DV3 - DV6-2
5. Кінцевий перемикач
6. Люк для обслуговування
7. Електромеханічний привід DV7, DV9
8. Терморазмикающий пристрій (Т)
9. Комунікаційний блок Belimo BKN230-24 - код замовлення = -ST, тільки кабелі для Belimo BKN230-24 = W
L1, L2 - Значення вильоту відкритої заслонки за корпус клапана, включаючи ущільнювач і зазор при відкритті.
Схема з'єднань Systemair PK-I-R-EI90S-280-DV9-T
wiring_ua
Паспорт Systemair PK-I-R-EI90S-280-DV9-T
Інструкція*по експлуатації Systemair PK-I-R-EI90S-280-DV9-T
