Виробниче електроустаткування для вибухонебезпечних зон класифіковане в Європейському стандарті ЕМ 50014 і підрозділяється за нижче зазначеними відповідними стандартами:
Тип вибухозахисту | Класифікація | Стандарт |
Герметизація з заповненням маслом | „o“ | EN50015 |
Герметизація під надлишковим тиском захисного газу | „p“ | EN50016 |
Герметизація з заповненням кварцовим піском | „q“ | EN50017 |
Вибухонепроникна герметизація | „d“ | EN50018 |
Підвищений вибухозахист | „e“ | EN50019 |
Іскробезпечність | „i“ | EN50020 |
Вентилятори Rosenberg відповідають типу вибухозахисту Підвищений вибухозахист „e“.
Цей тип захисту дійсний для виробничого електроустаткування у вибухонебезпечних приміщеннях і пристроях, у яких можуть утворюватися або накопичуватися гази, випари або пил, і при взаємодії з повітрям викликати утворення вибухонебезпечних сумішей. Тип вибухозахисту «Підвищений вибухозахист „e“» характеризується тим, що вжито заходів, що дозволяють із високим ступенем надійнос-ті уникнути неприпустимо високих температур і можливості виникнення іскри або електричної дуги всередині або ззовні виробничого електроустаткування, у якому ці явища не виникають при стандартному режимі роботи (згідно EN 50019, 2.1).
Зони
На підставі оцінки обсягу вимог, що висуваються, вибухонебезпечні області підрозділя-ються на зони за ймовірністю утворення вибухонебезпечного середовища. Для горючих газів, випарів і аерозолей розрізняють:
- Зона 0. Охоплює області, в яких вибухонебезпечні середовища присутні постійно або протягом тривалого проміжку часу.
- Зона 1. Охоплює області, у яких можливе випадкове утворення вибухонебезпечного середовища.
- Зона 2. Охоплює області, в яких у найрідших випадках можливе утворення вибухонебезпечного середовища на короткий проміжок часу.
Вентилятори фірми Rosenberg призначені для транспортування вибухових газоподібних середовищ у зоні 2, а також для монтажу в зоні 2. Деякі моделі виготовляються під замовлення для зони 1.
Температурна класифікація:
Виробниче електроустаткування, встановлене у вибухонебезпечних зонах, класифікується за максимальною температурою поверхні на температурні класи від Т1 до Т6. При цьому найнижча температура запалення вибухового газоподібного середовища, що переміщується, повинна бути вища за максимальну температуру поверхні експлуатованого виробничого електроустаткування (згідно ЕМ 50014, 4.4).
Температурний клас | Максимальна температура поверхні |
T1 | 450°С |
T2 | 330°С |
T3 | 200°С |
T4 | 130°С |
T5 | 100°С |
T6 | 85°С |
Вентилятори фірми Rosenberg застосовні для температурних класів Т1-ТЗ.
З 01.2003 набула чинності нова європейська уніфікована директива з вибухозахисту Atex 100a, обов'язкова до виконання. На підставі директиви Atex вибухобезпечні вентилятори Rosenberg одержали позначення:
Ex II 3G c IIA T3
- Опис
- Умовні
позначення - Технічні
характеристики - Аеродинамічні
характеристики - Габаритні
розміри - Відгуки
- Задати
питання
Товари в цій серії (27)

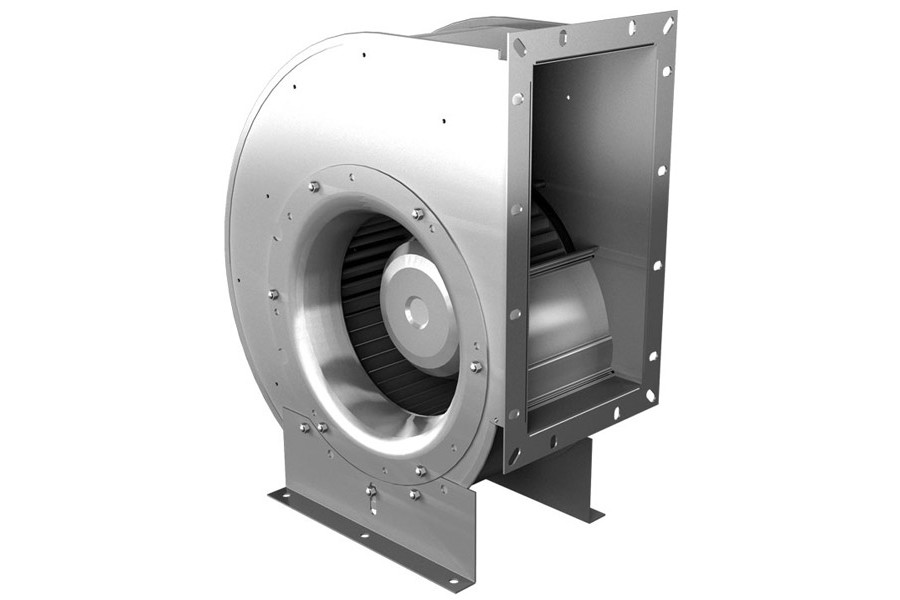

Вибухозахищений відцентровий вентилятор | Споживана потужність, Вт | Ціна, грн. з ПДВ |
---|---|---|
DRAD 225-4 exstb. | 1000 | 30 200 |
DRAD 250-4 exstb. | по запиту | 36 636 |
DRAD 280-4 exstb. | 3100 | 51 668 |
DRAD 315-4 exstb. | по запиту | 56 592 |
EHND 200-2 Ex IEC63 | 250 | Договірна |
EHND 200-4 Ex IEC63 | 120 | Договірна |
EHND 225-2 Ex IEC71 | 370 | Договірна |
EHND 225-4 Ex IEC63 | 250 | Договірна |
EHND 250-2 Ex IEC71 | 550 | Договірна |
EHND 250-4 Ex IEC71 | 250 | Договірна |
EHND 280-2 Ex IEC80 | 1100 | Договірна |
EHND 280-4 Ex IEC71 | 250 | Договірна |
EHND 315-2 Ex IEC90 | 1850 | Договірна |
EHND 315-4 Ex IEC71 | 250 | Договірна |
EHND 355-4 Ex IEC71 | 370 | Договірна |
EHND 400-4 Ex IEC80 | 750 | Договірна |
EHND 450-4 Ex IEC90 | 1350 | Договірна |
EHND 500-4 Ex IEC100 | 2000 | Договірна |
EHND 560-4 Ex IEC112 | 3600 | Договірна |
ERAD 200-4 exstb. | 360 | 24 885 |
ERAD 225-4 exstb. | 520 | 43 628 |
ERAD 250-4 exstb. | 740 | 48 253 |
ERAD 280-4 exstb. | 1450 | 71 297 |
ERAD 280-6 exstb. | 540 | 41 690 |
ERAD 315-4 exstb. | 2000 | 787 111 |
ERAD 315-6 exstb. | 720 | 50 682 |
ERAD 355-6 exstb. | 1400 | 68 079 |
