Умовне позначення на прикладі насоса 1Х-80-50-200а-е-55-У2: 1 - Агрегат без монтажного проставка Х - Тип насоса - хімічний, горизонтальний, консольний 80 - Діаметр всмоктуючого патрубка, мм 50 - Діаметр напірного патрубка , мм 200 - Номінальний діаметр робочого колеса, мм а - Перше підрізування робочого колеса е - Умовне позначення матеріалу проточної частини 55 - Тип ущільнення валу (подвійне торцеве) У - Кліматичне виконання (райони з помірним кліматом) 2 - Категорія розміщення при експлуатації
Х-е 80-50-200а-е-55-У2 - для вибухонебезпечних і пожежонебезпечних виробництв
Насос Х 80-50-200а з ел.двигуном 5A 160 S2 15 кВт, виконання №2

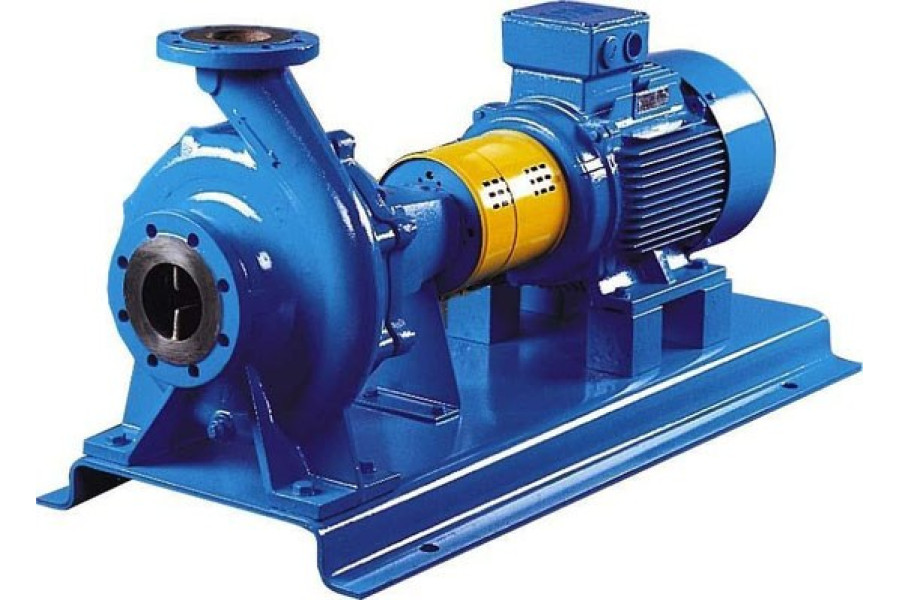

Насос консольний центробіжний хімічний
Умовні позначення
Умовне позначення на прикладі насоса 1Х-80-50-200а-е-55-У2: 1 - Агрегат без монтажного проставка Х - Тип насоса - хімічний, горизонтальний, консольний 80 - Діаметр всмоктуючого патрубка, мм 50 - Діаметр напірного патрубка , мм 200 - Номінальний діаметр робочого колеса, мм а - Перше підрізування робочого колеса е - Умовне позначення матеріалу проточної частини 55 - Тип ущільнення валу (подвійне торцеве) У - Кліматичне виконання (райони з помірним кліматом) 2 - Категорія розміщення при експлуатації
Х-е 80-50-200а-е-55-У2 - для вибухонебезпечних і пожежонебезпечних виробництв
Технічні характеристики Х 80-50-200а, виконання №2
Параметр
Величина
Модель:
Х 80-50-200а
Двигун:
5A160S2
Ру, МПа:
1,6
Потужність, кВт:
15
Частота обертання, об./хв:
2900
ККД насоса, %:
64
ККД агрегата, %:
57
Діаметр робочого колеса, мм:
180
Маса агрегата, кг*:
249(243)
Допустимий кавітаційний запас, м:
4,5
Щільність перекачуваної рідини, т/м3, до:
1,3
Призначення насоса:
Для хімічно активних і нейтральних рідин
Напір, м:
40
Подача, м3/г:
45
Вміст твердих домішок у кількості не більше, %:
0,1
Розмір твердих частинок не більше, мм:
0,2
*Величини, зазначені в дужках, для виконання без монтажного проставка.
Аеродинамічні характеристики Х 80-50-200а
Гідравлічні характеристики Х 80-50-200а
Розміри Х 80-50-200а, виконання №2
Габаритне креслення електронасосного агрегата на сталевому профілі*
Варіант муфти без монтажного проставка
Варіант муфти з монтажним проставком
Фланець всмоктувального та напірного патрубка
Модель
Габаритні та приєднувальні розміри агрегата, мм
Х 80-50-200а
Типоразмір двигуна
B
b
C
C
H
h
h
h
L
l
l
l
l
l
l
n
d
5A160S2
440
196
380
750
472
230
200
8
1260 (1160)
405 (385)
100
55
125
1050 (945)
80 (-)
4
24
Модель
Габаритні та приєднувальні розміри агрегата (продовження таблиці), мм
Всмоктуючий патрубок
Напірний патрубок
Х 80-50-200а
D
D
d
d
d
n
b
D
D
d
d
d
n
b
195
133
80
160
18
4
17
180
102
65
145
18
4
15
Величини, зазначені в дужках, для виконання без монтажного проставка.
