Умовне позначення на прикладі насоса 1Х-80-50-200а-е-55-У2: 1 - Агрегат без монтажного проставка Х - Тип насоса - хімічний, горизонтальний, консольний 80 - Діаметр всмоктуючого патрубка, мм 50 - Діаметр напірного патрубка , мм 200 - Номінальний діаметр робочого колеса, мм а - Перше підрізування робочого колеса е - Умовне позначення матеріалу проточної частини 55 - Тип ущільнення валу (подвійне торцеве) У - Кліматичне виконання (райони з помірним кліматом) 2 - Категорія розміщення при експлуатації
Х-е 80-50-200а-е-55-У2 - для вибухонебезпечних і пожежонебезпечних виробництв

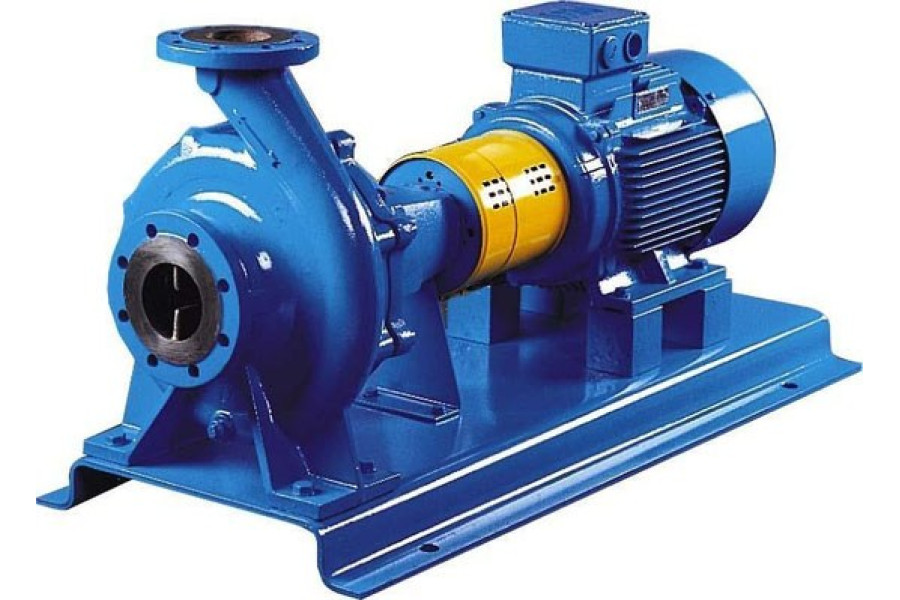

Насос Х 65-50-160 з ел.двигуном АІМ 112 M2 7,5 кВт, виконання №2
Насос консольний центробіжний хімічний
Умовні позначення
Умовне позначення на прикладі насоса 1Х-80-50-200а-е-55-У2: 1 - Агрегат без монтажного проставка Х - Тип насоса - хімічний, горизонтальний, консольний 80 - Діаметр всмоктуючого патрубка, мм 50 - Діаметр напірного патрубка , мм 200 - Номінальний діаметр робочого колеса, мм а - Перше підрізування робочого колеса е - Умовне позначення матеріалу проточної частини 55 - Тип ущільнення валу (подвійне торцеве) У - Кліматичне виконання (райони з помірним кліматом) 2 - Категорія розміщення при експлуатації
Х-е 80-50-200а-е-55-У2 - для вибухонебезпечних і пожежонебезпечних виробництв
Технічні характеристики Х 65-50-160, виконання №2
Параметр
Величина
Модель:
Х 65-50-160
Двигун:
АІМ112M2
Ру, МПа:
1,6
Потужність, кВт:
7.5
Частота обертання, об./хв:
2900
ККД насоса, %:
58
ККД агрегата, %:
50,8
Діаметр робочого колеса, мм:
160
Маса агрегата, кг*:
180(177)
Допустимий кавітаційний запас, м:
4
Щільність перекачуваної рідини, т/м3, до:
1,3
Призначення насоса:
Для хімічно активних і нейтральних рідин
Напір, м:
32
Подача, м3/г:
25
Вміст твердих домішок у кількості не більше, %:
0,1
Розмір твердих частинок не більше, мм:
0,2
*Величини, зазначені в дужках, для виконання без монтажного проставка.
Аеродинамічні характеристики Х 65-50-160
Гідравлічні характеристики Х 65-50-160
Розміри Х 65-50-160, виконання №2
Габаритне креслення електронасосного агрегата на сталевому профілі*
Варіант муфти без монтажного проставка
Варіант муфти з монтажним проставком
Фланець всмоктувального та напірного патрубка
Модель
Габаритні та приєднувальні розміри агрегата, мм
Х 65-50-160
Типоразмір двигуна
B
b
C
C
H
h
h
h
L
l
l
l
l
l
l
n
d
АІМ112M2
400
-
345
600
505
202
160
8
1070 (970)
405 (385)
80
44
114
885 (830)
80 (-)
4
24
Модель
Габаритні та приєднувальні розміри агрегата (продовження таблиці), мм
Всмоктуючий патрубок
Напірний патрубок
Х 65-50-160
D
D
d
d
d
n
b
D
D
d
d
d
n
b
180
122
65
145
18
4
15
160
102
50
125
18
4
14
Величини, зазначені в дужках, для виконання без монтажного проставка.
*Можливі поставки електронасосного агрегата на чавунній плиті і на зварній рамі.
Будь ласка, виберіть потрібний Вам варіант в процесі замовлення.
Схема з'єднань Х 65-50-160, виконання №2
