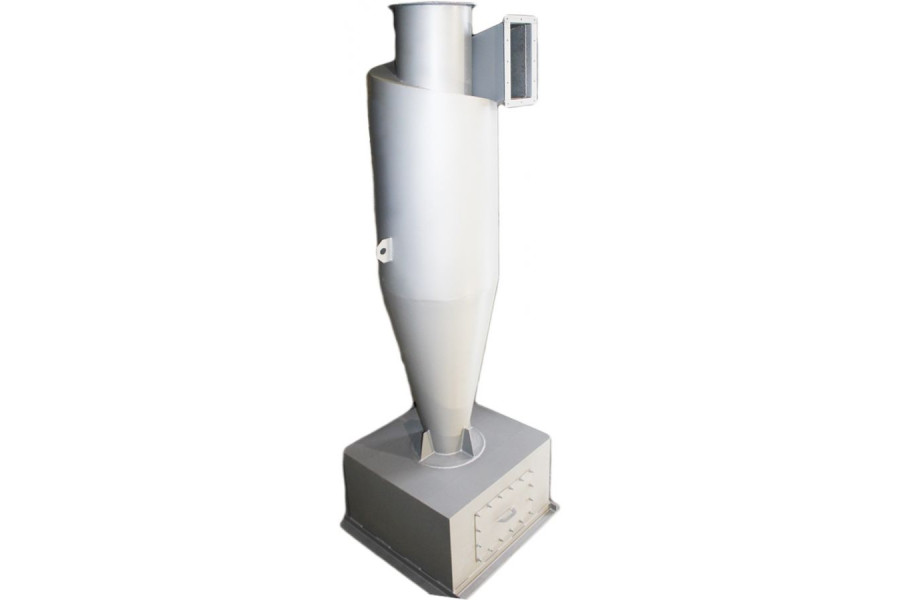

Конструктівні елементи на прикладі моделі ЦН-15-200х1УП(С)
- Ц - циклон;
- Н - конструкція НДІОгаза;
- 15 - кут нахилу вхідного патрубка відповідно горизонталі (град.);
- 200 - внутрішній діаметр циліндричної частини циклона (мм);
- 1 - кількість циклонів в групі;

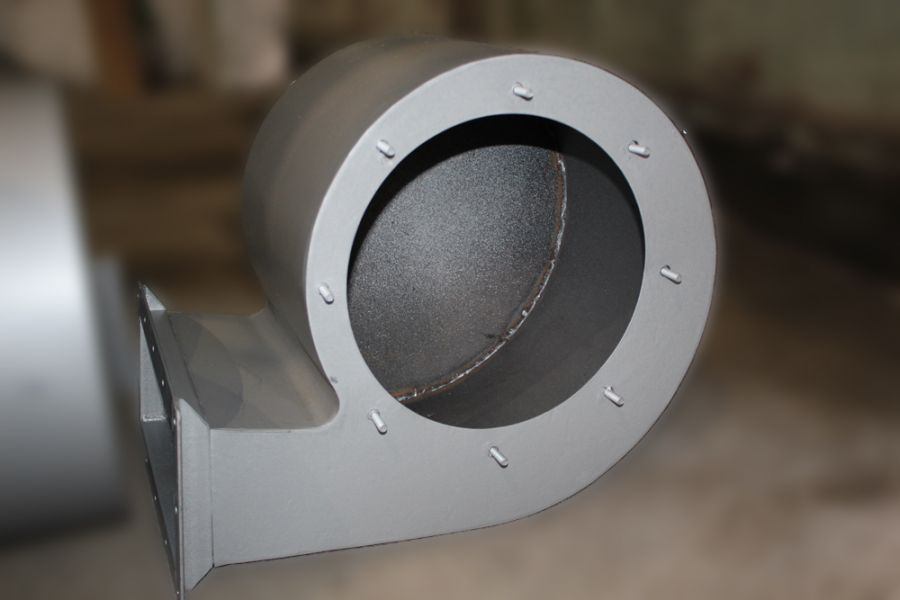

- У - з камерою очищеного газу у вигляді «равлика»;
- C – з камерою очищеного газу у вигляді збірника;

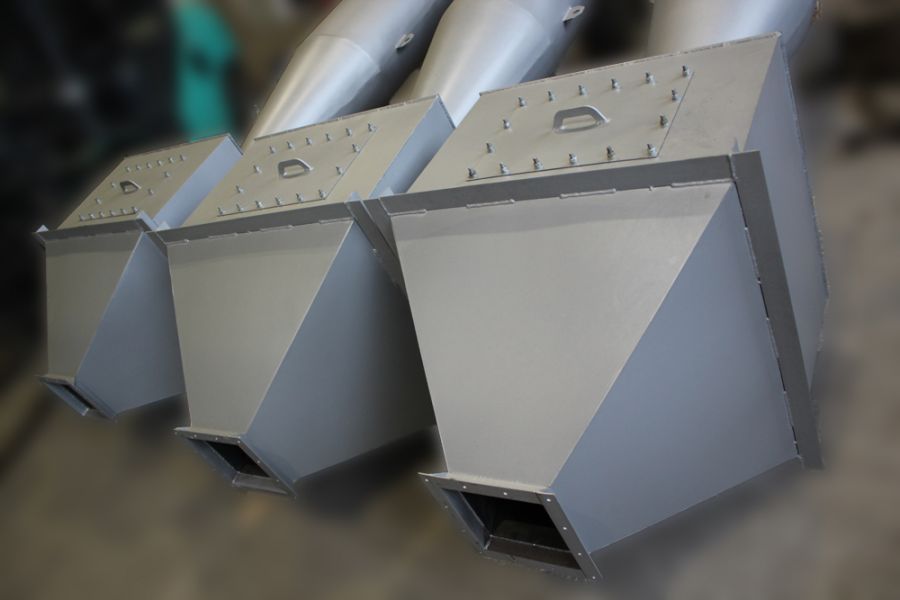

- П - пірамідальна форма бункера.
- Опис
- Умовні
позначення - Конструктивні
елементи - Технічні
характеристики - Габаритні
розміри - Відгуки
- Задати
питання
Товари в цій серії (4)
Універсальний циклон-пиловловлювач групового виконання з бункером і равликом | Продуктивність, м3/год | Висота, мм | Діаметр, мм | Маса, кг | Робочий тиск (макс.), Па | Ціна, грн. з ПДВ |
---|---|---|---|---|---|---|
ЦН-15-650х3УП | 11475-13380 | 6430 | 650 | 2092 | 500 | Договірна |
ЦН-15-700х3УП | 13200-15540 | 6890 | 700 | 2313 | 500 | Договірна |
ЦН-15-750х3УП | 15300-17850 | 7480 | 750 | 2672 | 500 | Договірна |
ЦН-15-800х3УП | 17400-20280 | 7862 | 800 | 2879 | 500 | Договірна |
