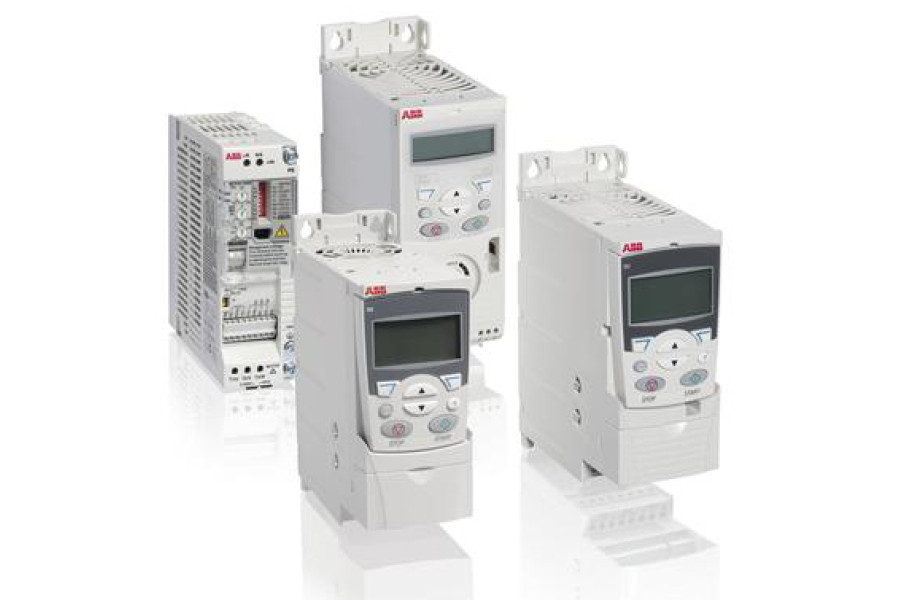

Параметри живлення |
Діапазон напруг і потужностей |
1-фазне, від 200 до 240 В ± 10% від 0,37 до 2,2 кВт 3-фазне, від 200 до 240 В ± 10% від 0,37 до 11 кВт 3-фазне, від 380 до 480 В ± 10% від 0,37 до 22 кВт |
Частота |
48-63 Гц |
Підключення по загальній шині постійного струму |
Діапазон напруги і потужності |
Однофазні приводи 230 В, 325 ± 15% Трифазні приводи, 540 ± 15% Максимальна потужність визначається за номінальною потужністю приводу. |
Підключення електродвигуна |
Напруга |
3-фазне, від 0 до U живлення |
Частота |
Від 0 до 599 Гц |
Здатність навантаження по струму в тривалому режимі (підтримання постійного моменту при температурі навколишнього середовища 40 °C) |
Номінальний вихідний струм I2N |
Здатність до перевантажень (при максимальній температурі навколишнього середовища 40 °C) |
1,5 x I 2N протягом 1 хв. кожні 10 хв. При пуску 1,8 x I 2N протягом 2 с |
Частота комутації |
За замовчуванням |
4 кГц |
Обирана |
Від 4 до 16 кГц з кроком 4 кГц |
Час розгону |
Від 0,1 до 1800 с |
Час уповільнення |
Від 0,1 до 1800 с |
Гальмування |
Вбудований гальмівний переривач, в стандартній комплектації |
Управління швидкістю |
Статична точність |
20% від номінінального ковзання ротора двигуна |
Динамічна точність |
< 1% в сек. при 100%-ій дії моменту |
Управління моментом |
Час наростання дії моменту |
< 10 мс при номінальному моменті |
Нелінійність |
± 5% від номінального моменту |
Гранично допустимі значення параметрів навколишнього середовища |
Температура навколишнього середовища |
Від -10 до +40 °C, осідання інею не допускається. 50 °C - при зниженні номінальних параметрів на 10% |
Висота над рівнем моря |
Номінальний струм від 0 до 1000 м. На висоті від 1000 до 2000 м над рівнем моря номінальний струм знижується на 1% на кожні 100 м перевищення. При необхідності монтажу приводу на висоті вище 2000 м над рівнем моря, зв'яжіться з місцевим представництвом АББ. |
Відносна вологість |
Не більше 95% (без конденсації) |
Ступінь захисту |
Корпус IP20/ по додатковому замовленню NEMA 1/UL, тип 1, IP66/IP67/UL, тип 4X, в якості додаткового варіанту до 7,5 кВт, IP69K доступний для виконань IP66/IP67 з сумісними кабельними сальниками |
Колір корпусу |
NCS 1502-Y, RAL 9002, PMS 420 C |
Рівні забруднення |
IEC 721-3-3 Наявність струмопровідного пилу не допускається |
Транспортування |
Клас 1C2 (хімічні гази) Клас 1S2 (тверді частинки) |
Зберігання |
Клас 2C2 (хімічні гази) Клас 2S2 (тверді частинки) |
Експлуатація |
Клас 3C2 (хімічні гази) Клас 3S2 (тверді частинки) |
Дроселі |
Вхідні дроселі змінного струму |
Зовнішній додатковий пристрій. Використовується для зменшення сумарного коефіцієнта нелінійних спотворень в умовах часткового навантаження і для відповідності стандарту EN/IEC 61000-3-12 |
Вихідні дроселі змінного струму |
Зовнішній додатковий пристрій. Застосовується для забезпечення можливості використання кабелів двигуна більшої довжини |
Програмовані ланцюги управління |
Два аналогових входи |
Сигнал по напрузі |
Однополярний |
Від 0 (2) до 10 В, Rin >312 кОм |
Біполярний |
Від -10 до +10 В, Rin >312 кОм |
Сигнал по струму |
Однополярний |
Від 0 (4) до 20 мА, Rin = 100 Ом |
Біполярний |
Від -20 до +20 мА, Rin = 100 Ом |
Опорна напруга |
10 В ± 1%, не більше 10 мА, R < 10 кОм |
Дозвіл |
0,1% |
Точність |
± 2% |
Один аналоговий вихід |
0(4)-20 мА, навантаження < 500 Ом |
Допоміжна напруга |
24 В = ±10%, не більше 200 мА |
П'ять цифрових входів |
Від 12 до 24 В, PNP і NPN, програмована послідовність імпульсів DI5 з частотою від 0 до 16 кГц |
Вхідний імпеданс |
2,4 кОм |
Один релейний вихід |
Тип |
Нормально розімкнутий + нормально замкнутий |
Максимальна комутована напруга |
250 В змінний струм/30 В постійний струм |
Максимальний комутований струм |
0,5 A/30 В постійний струм; 5 A/230 В змінний струм |
Максимальний тривалий струм |
2 А діюче значення |
Один цифровий вихід |
Тип |
Транзисторний вихід |
Максимальна комутована напруга |
30 В постійний струм |
Максимальний комутований струм |
100 мА/30 В постійного струму, з захистом від короткого замикання |
Частота |
10 Гц-16 кГц |
Дозвіл |
1 Гц |
Точність |
0,2% |
Комунікації через послідовний порт |
Шини Fieldbus Частота оновлення |
Змінний модуль < 10 мс (між приводом і модулем Fieldbus) |
DeviceNetTM |
5-голковий роз'єм гвинтового типу, швидкість передачі до 500 кбіт/с |
PROFIBUS DP |
9-голковий D-роз'єм, швидкість передачі до 12 Мбіт/с |
CANopen |
9-голковий D-роз'єм, швидкість передачі до 1 Мбіт/с |
Modbus RTU |
4-голковий роз'єм гвинтового типу, швидкість передачі до 115 кбіт/с |
EtherNet/IPTM, Modbus TCP, PROFINET IO |
Роз'єм RJ-45, швидкість передачі 10 і 100 Мбіт/c |
LonWorks® |
3-голковий роз'єм гвинтового типу, швидкість передачі до 78 кбіт/с |
EtherCAT® |
2 роз'єми RJ-45, швидкість передачі 100 Мбіт/c |
Відповідність виробу стандартам |
Директива про низьку напругу 2006/95/EC |
Директива по машинному устаткуванню 2006/42/EC |
Директива по ЕМС 2004/108/EC |
Система забезпечення якості ISO 9001 |
Стандарт по системі екологічного менеджменту ISO 14001 |
Сертифікація UL, cUL, CE, C-Tick і ГОСТ |
Відповідає Директиві RoHS |
Підключення до мережі, приводи з підвищеним класом захисту |
Діапазон напруг і потужностей |
3 фази, від 200 до 240 В ± 10% від 0,37 до 4 кВт 3 фази, від 380 до 480 В ± 10% від 0,37 до 7,5 кВт |
Умови навколишнього середовища, приводи з підвищеним класом захисту |
Температура експлуатації |
від -10 до +40 ° C без утворення інею |
Клас захисту |
IP66/IP67/UL тип 4X тільки для експлуатації всередині приміщення IP69K з кабельними сальниками |
Відповідність нормам і стандартам, приводи з підвищеним класом захисту |
Директива про низьку напругу 2006/95/EC |
Директива по машинному устаткуванню 2006/42/EC |
Директива по ЕМС 2004/108/EC |
Система забезпечення якості ISO 9001 |
Стандарт по системі екологічного менеджменту ISO 14001 |
Сертифікація UL, cUL, CE, C-Tick і ГОСТ |
Відповідає Директиві RoHS |
Сертифікат NSF |
DIN40050-9 (IP69K) |
